Macrofotografia estrema: la magia degli obiettivi del microscopio

Macro extremo — Fotografía de Johan J.Ingles-Le Nobel

La macrofotografia estrema ci trasporta nel mondo del minuscolo, dove rivela dettagli praticamente invisibili a occhio nudo. Per raggiungere questo obiettivo, i fotografi utilizzano tecniche e attrezzature specializzate. Tra tutti, alcuni accessori risaltano sugli altri: gli obiettivi per microscopio.

Aumenti estremi

Uno dei motivi, ma non l’unico, per cui gli obiettivi per microscopio sono così popolari è abbastanza ovvio: la loro capacità di raggiungere ingrandimenti estremamente elevati. Mentre gli obiettivi macro convenzionali possono offrire ingrandimenti fino a 1:1 (dimensione reale), nella macro estrema si cerca un rapporto di riproduzione che di solito è compreso tra 2:1 e 10:1, qualcosa (quasi) solo alla portata degli obiettivi del microscopio .

Un altro motivo è il suo prezzo. Come vedremo di seguito, possiamo acquistare un obiettivo per microscopio di qualità più che accettabile a un prezzo sorprendentemente basso per ciò che è comune in fotografia.

Obiettivi del microscopio: infiniti e finiti

Quando si tratta di utilizzare gli obiettivi del microscopio nella macrofotografia estrema, uno degli aspetti chiave da considerare è la scelta tra obiettivi infiniti e finiti. Ciascun tipo presenta vantaggi e limiti e la scelta dipende in gran parte dalle preferenze del fotografo e dalle esigenze di ciascuna situazione. Di seguito, esploreremo entrambi i tipi in modo più dettagliato:

Obiettivi infiniti

Queste lenti sono dette “infinite” perché, da sole, non possono mettere a fuoco nessun punto. Per mettere a fuoco hanno bisogno dell’aiuto di una lente convergente posizionata tra l’obiettivo e il sensore della fotocamera. Nonostante questa ulteriore complessità, gli obiettivi infinitu offrono in genere un’ottima qualità in termini di nitidezza e correzione delle aberrazioni e consentono una regolazione più flessibile. Sono spesso la scelta di fotografi esperti grazie alle loro prestazioni superiori.

Come lente convergente, l’uso delle lenti per primi piani Raynox è popolare. Nella nostra recensione del Raynox DCR-250 vi diciamo come utilizzarlo per lavorare insieme ad obiettivi infiniti .

Obiettivi finiti

Da parte loro, gli obiettivi finiti devono essere montati a una distanza specifica dal sensore, ma possono mettere a fuoco senza l’uso di obiettivi intermedi. Sono più facili da adattare e solitamente hanno un prezzo inferiore rispetto a quelli infiniti. Questo li rende una scelta popolare per chi è nuovo alla fotografia macro estrema.

In definitiva, la scelta tra obiettivi infiniti e finiti dipende dalle proprie esigenze specifiche. I fotografi che cercano la massima qualità optano per obiettivi infiniti, mentre i fotografi che vogliono semplicemente sperimentare senza spendere più del necessario optano per la facilità d’uso degli obiettivi finiti. La cosa più importante è capire le caratteristiche di ciascuna tipologia e selezionare quella che meglio si adatta a ciò che stiamo cercando.

Obiettivi a secco e ad immersione

All’interno di queste due categorie troviamo anche due tipologie di lenti: lenti a secco e lenti ad immersione. Gli obiettivi a secco funzionano in modo simile agli obiettivi fotografici convenzionali, mentre gli obiettivi a immersione richiedono un mezzo liquido (solitamente olio, ma anche acqua, glicerina o una combinazione di questi) tra loro e l’oggetto a fotografare. Nella macro estrema vengono utilizzate lenti secche, infinite o finite.

Caratteristiche principali degli obiettivi del microscopio

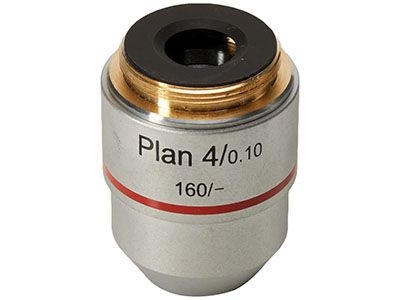

Quando cerchiamo un obiettivo, dovremo guardare i dati che sono stampati su di esso:

Plan, Plan Acro o Plan Apo: Plan, la lente corregge le aberrazioni sferiche; Plan Acro , la lente corregge le aberrazioni sferiche e cromatiche; Plan Apo, la lente corregge le aberrazioni sferiche ed è completamente priva di aberrazioni cromatiche. Se non inserisci nulla, l’obiettivo non corregge nulla (e le nostre immagini richiederanno ulteriori aggiustamenti in post-produzione).
Ingrandimento: gli obiettivi del microscopio offrono un ingrandimento specifico, come 2x, 4x, 10x, ecc. Questa informazione è solitamente indicata dal numero più grande stampato sull’obiettivo (per gli obiettivi nell’immagine, questi sono i numeri 100, 40, 10 e 4).
Apertura numerica: l’apertura numerica è un valore che indica la capacità dell’obiettivo di catturare la luce. Di solito appare accanto al numero che indica l’ingrandimento separato da una barra (nel caso degli obiettivi immagine, le cifre 1,25, 0,65, 0,25 e 0,10). Maggiore è l’apertura numerica, maggiore è la quantità di luce che entra nell’obiettivo. Questo valore è direttamente correlato alla risoluzione dell’obiettivo e alla qualità delle immagini che possiamo ottenere: più luce significa immagini più nitide.

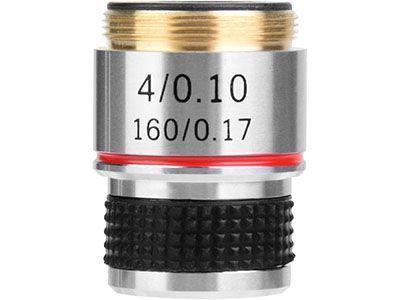

Lunghezza del tubo: indicata con un numero, ad esempio 160 su un obiettivo finito. Si riferisce alla distanza alla quale dobbiamo posizionare l’obiettivo dal sensore. In questo caso, a 160 mm. Negli obiettivi infiniti apparirà il simbolo ∞.
Vetrino coprioggetto: Di seguito è riportata un’informazione (0,17). Si riferisce allo spessore del vetrino coprioggetto che dovremmo usare in un microscopio. Questa informazione non è rilevante nella fotografia macro estrema.
Distanza di lavoro: anche se solitamente non è indicata sugli obiettivi, la distanza di lavoro è un’informazione cruciale. Si riferisce alla separazione che deve esistere tra l’obiettivo e l’oggetto che vogliamo fotografare per mettere a fuoco. Nel campo della microscopia, la distanza di lavoro diminuisce man mano che aumentiamo l’ingrandimento, riducendosi a soli uno o due millimetri quando lavoriamo con ingrandimenti superiori a 10x. È importante notare che non tutti gli obiettivi dello stesso ingrandimento hanno la stessa distanza di lavoro, quindi è fondamentale verificare le informazioni specifiche sull’obiettivo che ci interessa prima di acquistarlo, soprattutto quando cerchiamo ingrandimenti molto elevati. In questo modo eviteremo di ritrovarci nella situazione di toccare praticamente l’oggetto da fotografare per ottenere la corretta messa a fuoco.

Da considerare

Solo perché lo sweet spot de l’obiettivo si trova ad una certa distanza non significa che non possiamo muoverci da lì. A distanza minore otterremo un ingrandimento minore; più è lontano, più è. In ogni caso, non bisogna dimenticare che se accorciamo o allunghiamo questa distanza, perderemo nitidezza.

Tutte le lenti, infine, hanno una linea colorata che indicherà a colpo d’occhio l’ingrandimento della lente senza dover leggere i dati.

Come adattare gli obiettivi del microscopio alle fotocamere

Questa è una delle domande più frequenti che ci si pone quando si considera di fare macro estreme. La maggior parte degli obiettivi del microscopio utilizzano una filettatura standard chiamata “filettatura RMS” (non è l’unica, ma è la più diffusa). Per utilizzarli dovremo utilizzare adattatori filettati da RMS a M42 (altre combinazioni sono molto difficili da trovare), il che significa che utilizzeremo più adattatori contemporaneamente: da RMS a M42 (e molto probabilmente da M42 alla montatura della nostra attrezzatura nel caso lavoriamo con tubi di prolunga) sul lato dell’obiettivo, e da M42 all’attacco della nostra attrezzatura sul lato del corpo macchina se lavoriamo con soffietto (se lavoriamo con tubi, quest’ultimo adattatore non sarà più necessario). Alla fine del post sono presenti links agli adattatori per tutti i supporti principali.

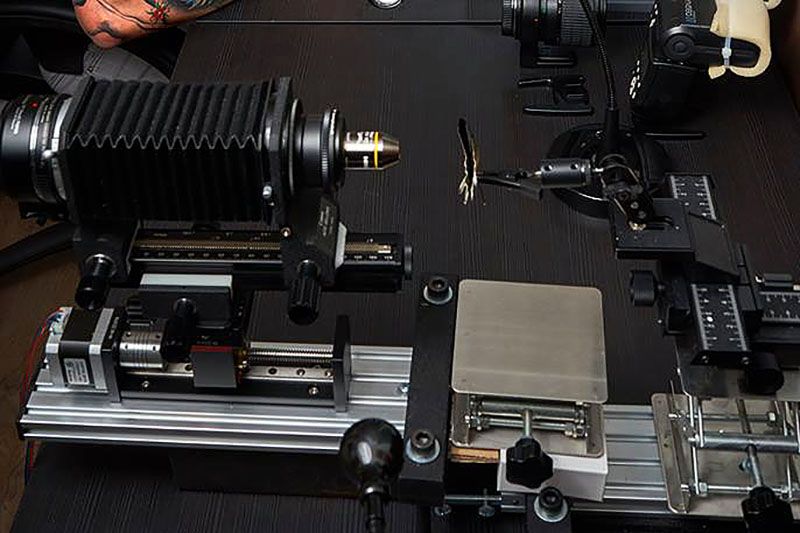

▌Per regolare la distanza tra il sensore della fotocamera e l’obiettivo (ricordate, la distanza di lavoro menzionata sopra) e sfruttare così il suo sweet point, è necessario utilizzare idealmente un **soffietto** o, in mancanza, dei **tubi di prolunga** (per fare bene, vi renderà più manca più di un gioco), che dovremo abbinare ad una **slitta di messa a fuoco** perché con rapporti di riproduzione di 2:1 o 3:1 è quasi impossibile mettere a fuoco a mano libera. Il soffietto, oltre a garantire il raggiungimento della distanza di lavoro ottimale, ha il vantaggio di avere una slitta di messa a fuoco integrata (nell’immagine potete vedere un soffietto con la sua slitta di messa a fuoco montata su una **slitta micrometrica** automatica per movimenti estremamente precisi).

Batterie: non dimenticartene

La tecnica del focus stacking, così come l’uso continuato del flash, fanno scaricare rapidamente le nostre batterie, quindi è fondamentale averne una buona scorta. Per progetti che richiedono di scattare decine di fotografie in molti minuti di lavoro, la soluzione migliore potrebbe essere quella di utilizzare delle batterie fittizie collegate a una batteria esterna. Questo sistema ci eviterà di rimanere senza energia nel bel mezzo del compito e, sicuramente, di dover ricominciare da capo (correlato: Batterie e caricabatterie per fotocamere: tutti i modelli, originali e cloni).

Obiettivo raccomandato per il microscopio: Amscope 4x

Un’ottima opzione per chi vuole iniziare a sperimentare con gli obiettivi del microscopio sono gli obiettivi Amscope 4x. Offrono un ottimo rapporto qualità prezzo e quelli più semplici si trovano a meno di 20€. Con essi si possono ottenere fotografie la cui qualità non toglie nulla a quelle realizzate con obiettivi più costosi.

Negli ultimi anni questi obiettivi sono diventati molto popolari, anche se ciò non ha ancora influito sul prezzo a cui vengono venduti.

Esempi di fotografie scattate con obiettivi Amscope 4x

Immagine scattata con una fotocamera Nikon D5200

Immagine scattata con una fotocamera Panasonic DMC-GX80

Immagine scattata con una fotocamera Nikon D90

Conclusione

La macrofotografia estrema è una disciplina affascinante che rivela un mondo di dettagli nascosti nel nostro ambiente quotidiano. Gli obiettivi del microscopio sono i migliori alleati per i fotografi che vogliono esplorare quel mondo minuscolo, inaccessibile con altri mezzi.

Tuttavia, è importante ricordare che lavorare con gli obiettivi del microscopio in fotografia presenta sfide tecniche. Ma con la giusta pazienza e pratica, noi fotografi possiamo sbloccare la magia degli obiettivi del microscopio e catturare immagini straordinarie.
